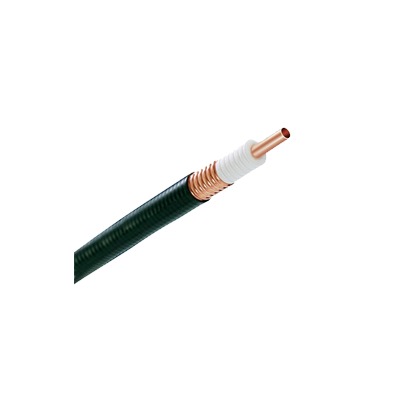

Cable coaxial HELIAX de 7/8″. Cobre corrugado, 100% Blindado.
- Precios incluyen IVA.
- Precio sujeto a cambio sin previo aviso.
- Inventario aproximado sujeto a cambio sin previo aviso.
- Favor de solicitar cotización para confirmar costo de envío y existencia.
AVA5-50 HELIAX® Andrew Virtual Air™ Coaxial Cable
Introducción
El AVA5-50 HELIAX® Andrew Virtual Air™ es un cable coaxial avanzado y de alta calidad desarrollado por CommScope. Diseñado para aplicaciones inalámbricas, este cable ofrece una alta flexibilidad, confiabilidad y eficiencia eléctrica, siendo la elección ideal para tus proyectos de telecomunicaciones. Con un blindaje de 100% cobre corrugado y cubierta de PE negra, este cable es perfecto para una amplia gama de condiciones ambientales, asegurando un rendimiento óptimo y duradero.
******Precio por metro******
Especificaciones Técnicas
Clasificación del Producto
- Tipo de Producto: Cable coaxial inalámbrico
- Marca del Producto: HELIAX®
- Serie del Producto: AVA5-50
- Nota de Pedido: Producto estándar de CommScope [Global]
Especificaciones Generales
- Flexibilidad: Estándar
- Color de la Cubierta: Negro
Dimensiones
- Diámetro sobre el Aislante: 24.13 mm (0.95 in)
- Diámetro sobre la Cubierta: 27.991 mm (1.102 in)
- Diámetro del Conductor Interno: 9.449 mm (0.372 in)
- Diámetro del Conductor Externo: 25.4 mm (1 in)
- Tamaño Nominal: 7/8 in
Especificaciones Eléctricas
- Impedancia del Cable: 50 ohm ±1 ohm
- Capacitancia: 73 pF/m (22.25 pF/ft)
- Resistencia DC del Conductor Interno: 1.435 ohms/km (0.437 ohms/kft)
- Resistencia DC del Conductor Externo: 1.116 ohms/km (0.34 ohms/kft)
- Voltaje de Prueba DC: 6000 V
- Inductancia: 0.184 µH/m (0.056 µH/ft)
- Resistencia de Aislamiento: 100000 MOhms-km
- Voltaje de Prueba de Chispa de la Cubierta [rms]: 8000 V
- Banda de Frecuencia de Operación: 1 – 5000 MHz
- Potencia Pico: 91 kW
- Velocidad de Propagación: 91 %
- Relación de Ondas Estacionarias (VSWR) / Pérdida de Retorno (dB):
- 680–800 MHz: 1.13 / 24.3 dB
- 800–960 MHz: 1.13 / 24.3 dB
- 1700–2200 MHz: 1.13 / 24.3 dB
Atenuación
- Frecuencia [MHz]: Atenuación [dB/100 m] | Atenuación [dB/100 ft] | Potencia Promedio [kW]
- 1.0: 0.113 | 0.034 | 74.43
- 2.0: 0.16 | 0.049 | 52.56
- 10.0: 0.359 | 0.11 | 23.37
- 50.0: 0.814 | 0.248 | 10.32
- 100.0: 1.162 | 0.354 | 7.23
- 200.0: 1.665 | 0.507 | 5.05
- 400.0: 2.398 | 0.731 | 3.5
- 800.0: 3.478 | 1.06 | 2.42
- 1000.0: 3.927 | 1.197 | 2.14
- 2000.0: 5.771 | 1.759 | 1.46
- 3000.0: 7.272 | 2.217 | 1.15
- 5000.0: 9.806 | 2.989 | 0.86
Materiales
- Material del Aislante: Foam PE
- Material de la Cubierta: PE
- Material del Conductor Interno: Tubo de cobre
- Material del Conductor Externo: Cobre corrugado
Especificaciones Mecánicas
- Radio Mínimo de Curvatura, Múltiples Doblados: 254 mm (10 in)
- Radio Mínimo de Curvatura, Doblado Simple: 127 mm (5 in)
- Número de Doblados, Mínimo: 15
- Número de Doblados, Típico: 30
- Resistencia a la Tensión: 159 kg (350.535 lb)
- Momento de Flexión: 19 N-m (168.164 in lb)
- Resistencia al Aplastamiento de Placa de Presión: 1.3 kg/mm (72.797 lb/in)
Especificaciones Ambientales
- Temperatura de Instalación: -40 °C a +60 °C [-40 °F a +140 °F]
- Temperatura de Operación: -55 °C a +85 °C [-67 °F a +185 °F]
- Temperatura de Almacenamiento: -70 °C a +85 °C [-94 °F a +185 °F]
Regulaciones y Cumplimientos
- Cumplimiento de CENELEC EN 50575, Declaración de Rendimiento [DoP] disponible
- CHINA-ROHS: Bajo valor de concentración máxima
- ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
- REACH-SVHC: Conforme según revisión en https://www.commscope.com/ProductCompliance
- ROHS: Cumple con los estándares
