Basel kitbasel1x10a0

BASEL Racking Systems modelo: Losa Inclinada

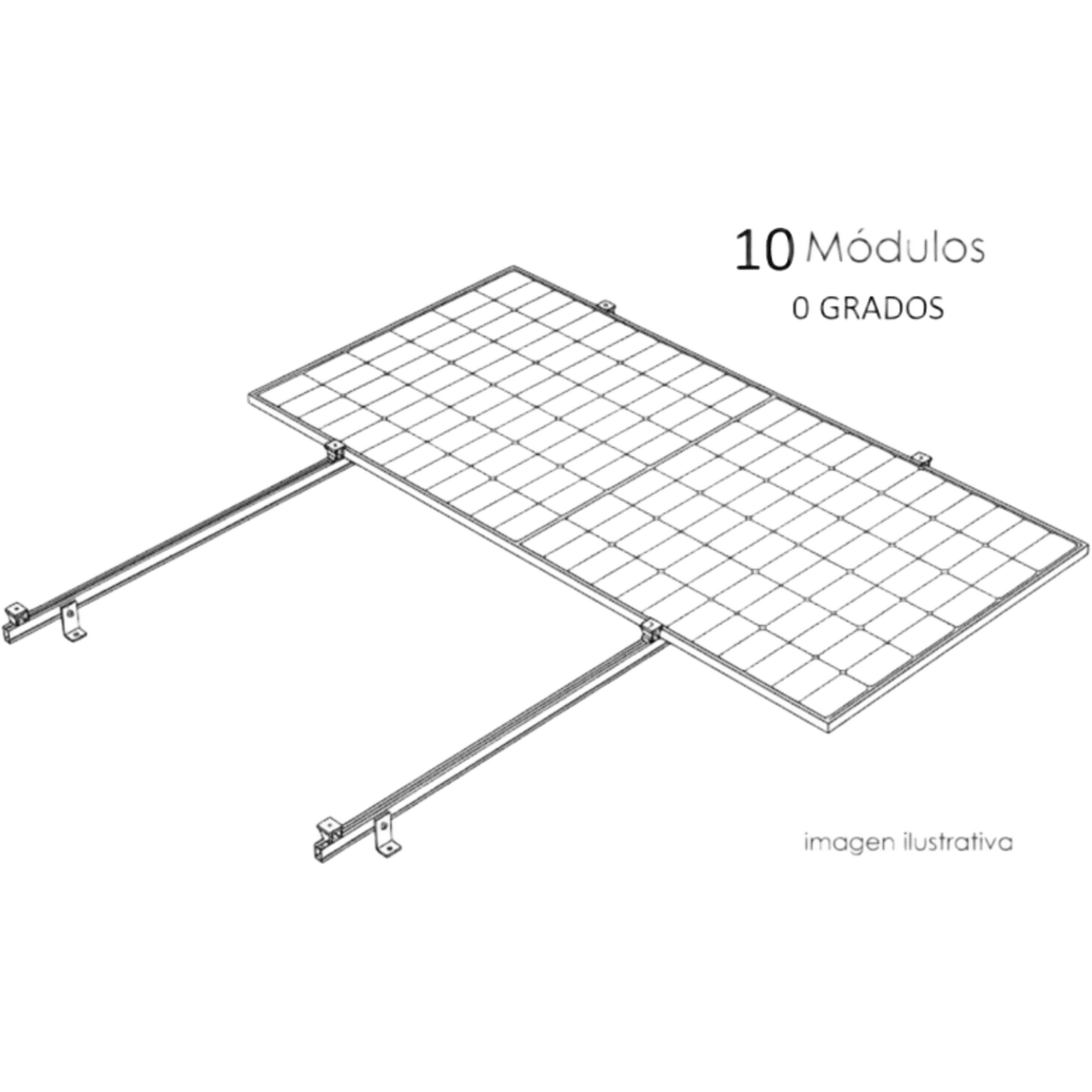

Sistema de montaje fotovoltaico BASEL Racking Systems para instalación en losa inclinada, configurado para 10 módulos de 645 W con una distribución 1×10. El diseño considera una velocidad de viento de 170 km/h y un área total estimada de 33 m², con dimensiones de módulo de 2.382 m x 1.134 m (7.81 ft x 3.72 ft). La estructura emplea un riel Este-Oeste de 11.58 m (38 ft) con 8 apoyos por riel, un span real de 1.57 m (5.15 ft) y una distancia máxima entre puntos de apoyo E-O de 1.52 m (4.99 ft), considerando un voladizo de 30 cm (11.8 in) en cada extremo. El despiece incluye componentes BASEL como L FOOT, N CONNECTOR, END CLAMP, MIDDLE CLAMP PRO, END CAP, N RAIL 4.72 y tornillería SGB-4, 4-14 SOL-STR. El sistema está diseñado para proyectos fotovoltaicos en Baja California Sur / La Paz, y el documento incluye términos y condiciones de garantía de BASEL Racking Systems.
