Sistema de Montaje Solar / Losa Inclinada / Para 3 Módulos / Módulo 645 W / Viento 170 km/h / Área 10 m² (107.64 ft²) / Riel 4.72 m (15.49 ft) / Inclinado
- Precios incluyen IVA.
- Precio sujeto a cambio sin previo aviso.
- Inventario aproximado sujeto a cambio sin previo aviso.
- Favor de solicitar cotización para confirmar costo de envío y existencia.
BASEL Racking Systems modelo

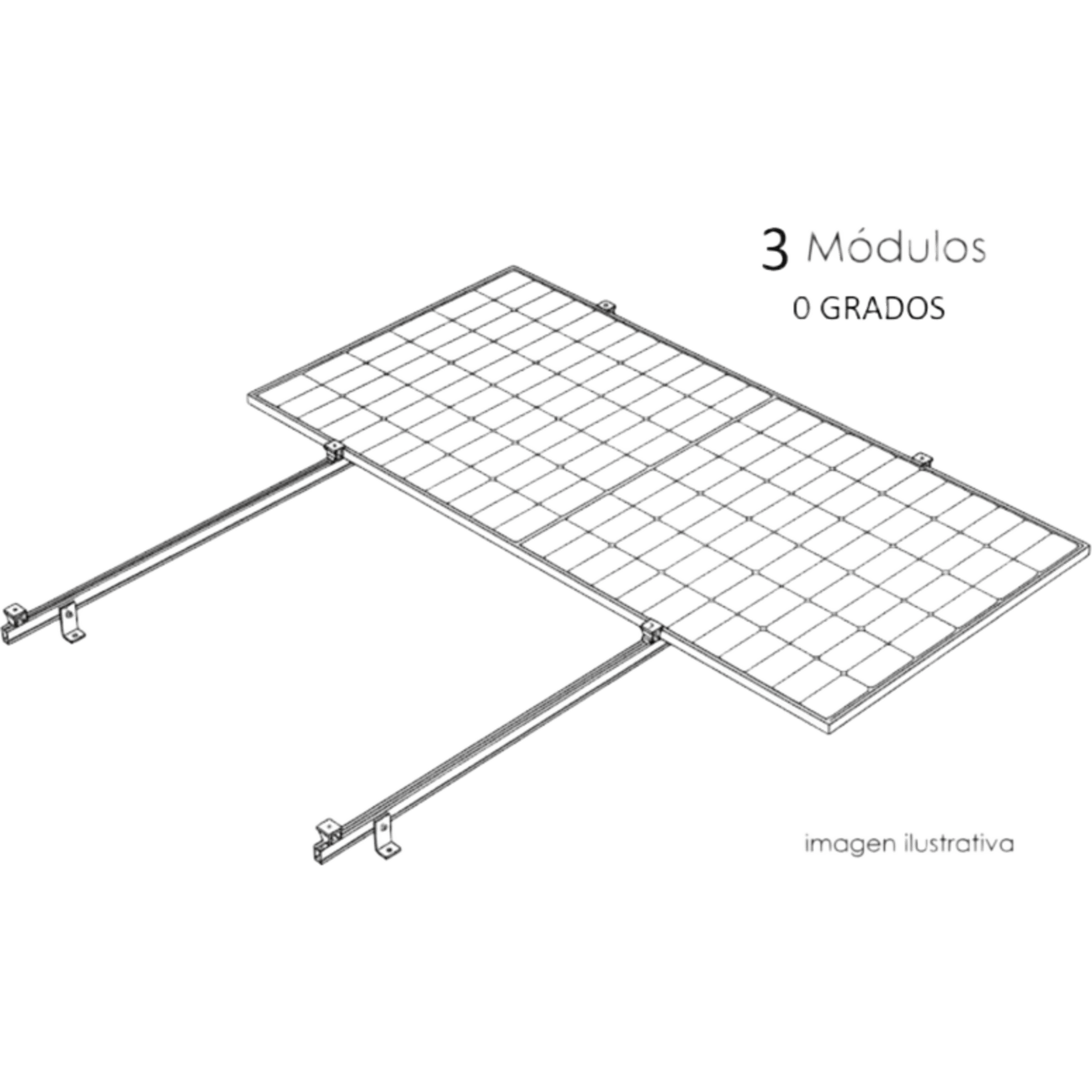

El sistema de montaje BASEL Racking Systems Losa Inclinada está diseñado para la instalación de módulos fotovoltaicos sobre losa inclinada. La configuración contempla 3 módulos de 645 W con dimensiones de 2.382 m (7.81 ft) x 1.134 m (3.72 ft), en un arreglo 1 x 3 y un área total estimada de 10 m² (107.64 ft²). El sistema está calculado para una velocidad de viento de 170 km/h y utiliza riel N RAIL 4.72 con una distancia máxima entre puntos de apoyo Este-Oeste de 1.52 m (4.99 ft). El despiece incluye componentes BASEL como L FOOT, END CLAMP, MIDDLE CLAMP PRO, END CAP, N RAIL y tornillería SGB-4. La solución es apta para proyectos fotovoltaicos que requieren montaje inclinado en cubierta o losa, con validación de cargas y cumplimiento normativo por parte del cliente.
Características Generales
- Marca: BASEL Racking Systems
- Modelo: Losa Inclinada
- Ciudad: Baja California Sur / La Paz
- Velocidad de viento: 170 km/h
- Dimensiones del módulo: 2.382 m (7.81 ft) x 1.134 m (3.72 ft)
- Potencia de módulo: 645 W
- Número de planchas: 1
- Número de módulos: 3
- Área total estimada: 10 m² (107.64 ft²)
- Configuración: 1 x 3
- Cantidad de arreglos: 1
- # Apoyos x Riel E-O: 3
- Riel Este-Oeste (2 x Arreglo): 3.55 m (11.65 ft)
- Span Real: 1.48 m (4.86 ft)
- Distancia máxima entre puntos de apoyo E-O: 1.52 m (4.99 ft)
- Voladizo considerado: 30 cm (11.81 in) de cada extremo
Despiece total del sistema (BOM TOTAL)
| SKU | Descripción | Cantidad | Cantidad sugerida |
|---|---|---|---|
| N00001 | N3 BASEL | ||
| N00002 | L FOOT BASEL | 6 | 7 |
| N00003 | N CONNECTOR BASEL | ||
| – | – | ||
| N00014 | END CLAMP BASEL | 4 | 6 |
| N00027 | MIDDLE CLAMP PRO | 4 | 6 |
| N00009 | TOP CLIP BASEL | ||
| N00023 | END CAP BASEL |
| SAT | 60104701 |
|---|
