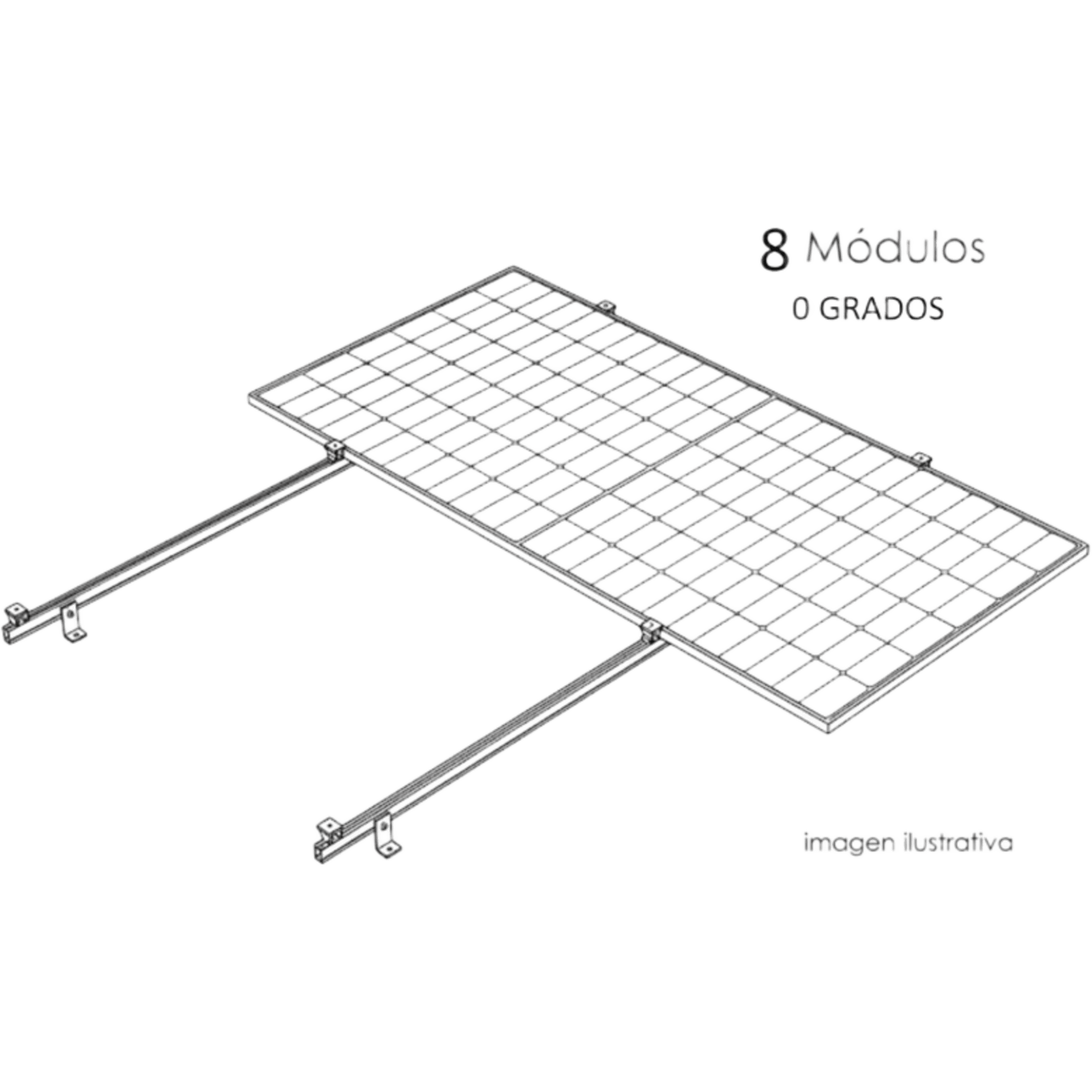

Sistema de Montaje Fotovoltaico / Losa Inclinada / Viento 170 km/h / Módulos 2.382 m x 1.134 m (7.8 ft x 3.7 ft) / Potencia 645 W / 8 Módulos / Área 26 m² (279.9 ft²) / Riel E-O 9.29 m (30.5 ft) / Span Real 1.45 m (4.8 ft) /
- Precios incluyen IVA.
- Precio sujeto a cambio sin previo aviso.
- Inventario aproximado sujeto a cambio sin previo aviso.
- Favor de solicitar cotización para confirmar costo de envío y existencia.
BASEL Racking Systems modelo: Losa Inclinada
El sistema de montaje BASEL Racking Systems Losa Inclinada está diseñado para instalaciones fotovoltaicas sobre losa inclinada, con una velocidad de viento de 170 km/h. La configuración incluye 8 módulos de 645 W con dimensiones de 2.382 m x 1.134 m (7.8 ft x 3.7 ft), cubriendo un área total estimada de 26 m² (279.9 ft²). El despiece total del sistema comprende 14 L FOOT BASEL, 2 N CONNECTOR BASEL, 4 END CLAMP BASEL, 14 MIDDLE CLAMP PRO, 4 END CAP BASEL, 4 N RAIL 4.72 y 1 SGB-4, 4-14 SOL-STR. La distancia máxima entre puntos de apoyo Este-Oeste es de 1.52 m (5.0 ft), con un span real de 1.45 m (4.8 ft) considerando un voladizo de 30 cm (11.8 in) en cada extremo. El riel Este-Oeste para 2 arreglos tiene una longitud de 9.29 m (30.5 ft) y se requieren 7 apoyos por riel. Este sistema es apto para proyectos profesionales que requieren un dimensionamiento preciso y componentes de alta resistencia.
Características Generales
- Ciudad: Baja California Sur / La Paz
- Velocidad de viento: 170 km/h
- Dimensiones del módulo: 2.382 m x 1.134 m (7.8 ft x 3.7 ft)
- Potencia de módulo: 645 W
- Número de planchas: 1
- Número de módulos: 8
- Área total estimada: 26 m² (279.9 ft²)
- # de Arreglo: 1
- Configuración: 1 x 8
- Cantidad de arreglos: 1
- # Apoyos x Riel E-O: 7
- Riel Este-Oeste (2 x Arreglo): 9.29 m (30.5 ft)
- Span Real: 1.45 m (4.8 ft)
- Distancia máxima entre puntos de apoyo E-O: 1.52 m (5.0 ft)
- Voladizo considerado: 30 cm (11.8 in) de cada extremo
- N00002 L FOOT BASEL: 14 (sugerido: 15)
- N00003 N CONNECTOR BASEL: 2 (sugerido: 4)
- N00014 END CLAMP BASEL: 4 (sugerido: 6)
- N00027 MIDDLE CLAMP PRO: 14 (sugerido: 16)
- N00023 END CAP BASEL: 4 (sugerido: 5)
- N00015 N RAIL 4.72: 4 (sugerido: 5)
- M00112 SGB-4, 4-14 SOL-STR: 1 (sugerido: 2)
- N00008 N BOLT: 2 (sugerido: 3)
- N00010 N NUT: 2 (sugerido: 3)
- N00001 N3 BASEL: —
- N00009 TOP CLIP BASEL: —
- M00111 EJOT JF3-2-5.5×25 E16: —
