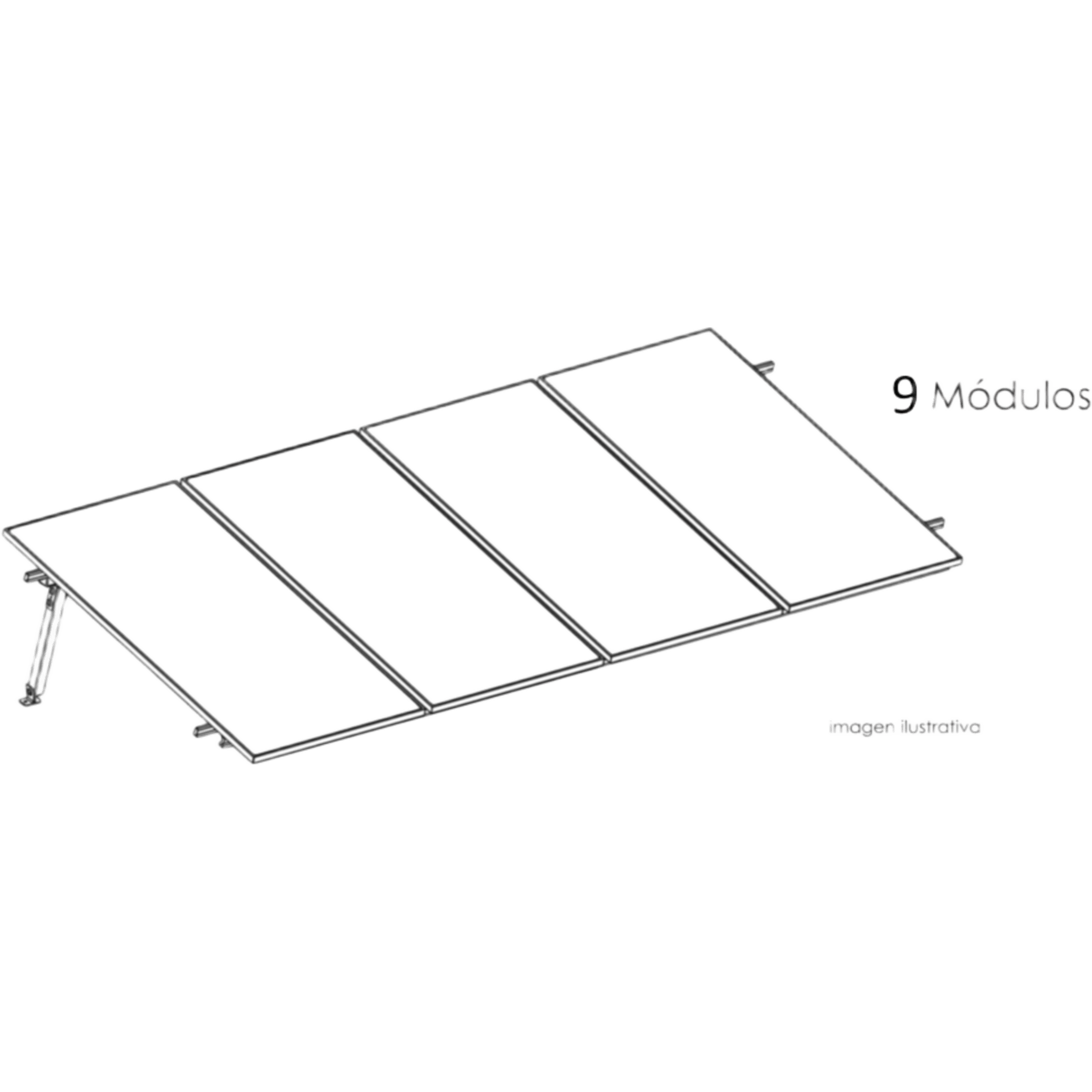

Sistema de Montaje Fotovoltaico / Estructura para Losa Plana / Una Fila / Configuración 1×9 / 9 Módulos / Inclinación 10° / Velocidad de Viento 170 km/h / Módulo 645 W / Área Total 30 m² (322.9 ft²) / BASEL
- Precios incluyen IVA.
- Precio sujeto a cambio sin previo aviso.
- Inventario aproximado sujeto a cambio sin previo aviso.
- Favor de solicitar cotización para confirmar costo de envío y existencia.
BASEL modelo: BASEL Racking Systems
El sistema de montaje BASEL Racking Systems está diseñado para instalaciones fotovoltaicas sobre losa plana en configuración de una fila. Para el proyecto indicado en Baja California Sur / La Paz, considera una velocidad de viento de 170 km/h, módulos de 2.382 m x 1.134 m (7.81 ft x 3.72 ft) y potencia de 645 W. El arreglo contempla 9 módulos, 1 plancha, un área total estimada de 30 m² (322.9 ft²) y una inclinación de 10°. El despiece total del sistema incluye componentes estructurales como N3 BASEL, L FOOT BASEL, N CONNECTOR BASEL, END CLAMP BASEL, MIDDLE CLAMP PRO, TOP CLIP BASEL, END CAP BASEL, N RAIL 4.72 y SGB-4, 4-14 SOL-STR. La guía de cortes y las tablas de dimensionamiento permiten planificar alturas, largos de riel, distancias entre apoyos y span real para una instalación profesional. La plantilla BASEL Sizing Tool es proporcionada por Distribuidora Mayorista Solar S. de R.L. de C.V. (DMSolar) para fines informativos y de apoyo en el dimensionamiento y despiece de sistemas de montaje BASEL para proyectos fotovoltaicos.
Características Generales
- Ciudad: Baja California Sur / La Paz
- Velocidad de viento: 170 km/h
- Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
- Potencia de módulo: 645 W
- Número de planchas: 1
- Número de módulos: 9
- Área total estimada: 30 m² (322.9 ft²)
- Configuración: 1 x 9
- Cantidad de arreglos: 1
- # Costillas: 8
- Riel Este-Oeste (2 x Arreglo): 10.43 m (34.2 ft)
- Span Real: 1.40 m (4.59 ft)
- Grados de inclinación: 10°
- Altura aproximada desde la superficie: 0.52 m (1.71 ft)
- Largo del módulo: 2.38 m (7.81 ft)
- Ancho del módulo: 1.13 m (3.71 ft)
- Largo del riel N-S: 2.14 m (7.02 ft)
- Tamaño pata 1: 0.38 m (1.25 ft)
- Distancia máxima entre apoyos E-O: 1.52 m (4.99 ft)
- Distancia aproximada entre apoyos N-S: 2.11 m (6.92 ft)
- Voladizo considerado: 30 cm (11.8 in) de cada extremo
| SKU | Descripción | Cantidad | ||
|---|---|---|---|---|
| N00001 | N3 BASEL | 8 | ||
| N00002 | L FOOT BASEL | 16 | ||
| N00003 | N CONNECTOR BASEL | 4 | ||
| N00014 | END CLAMP BASEL | 4 | ||
| N00027 | MIDDLE CLAMP PRO | 16 | ||
| N00009 | TOP CLIP BASEL | 16 | ||
| N00023 | END CAP BASEL | 4 | ||
| N00015 | N RAIL 4.72 | 9 | ||
| M00112 | SGB-4, 4-14 SOL-STR |
