Basel kitbasel1x9a0

BASEL Racking Systems modelo: Losa Inclinada

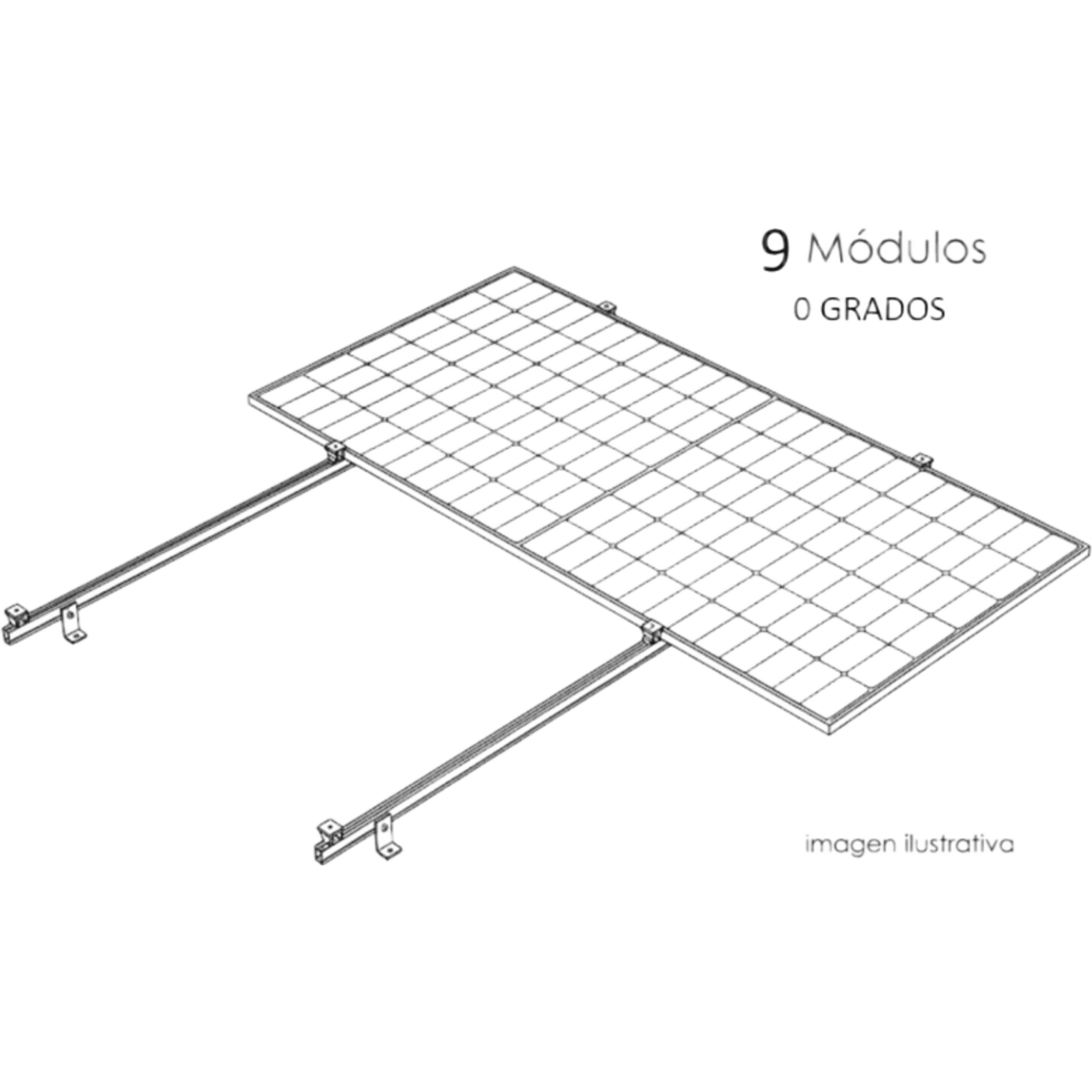

Sistema de montaje fotovoltaico BASEL Racking Systems para instalación sobre losa inclinada, dimensionado para un arreglo de 9 módulos de 645 W con dimensiones de 2.382 m x 1.134 m. La configuración contempla una velocidad de viento de 170 km/h, un área total estimada de 30 m² y un riel Este-Oeste de 10.43 m con span real de 1.40 m. El diseño incluye distancia máxima entre puntos de apoyo E-O de 1.52 m y un voladizo de 30 cm en cada extremo para el cálculo del span. El despiece integra perfiles N RAIL 4.72, soportes L FOOT BASEL, conectores N CONNECTOR BASEL, clamps de extremo y centrales, tapas de extremo y tornillería estructural SGB-4. Esta solución está orientada a proyectos fotovoltaicos profesionales que requieren un sistema de fijación mecánica validado para condiciones de viento específicas.
