BASEL Racking Systems modelo: BASEL Sizing Tool

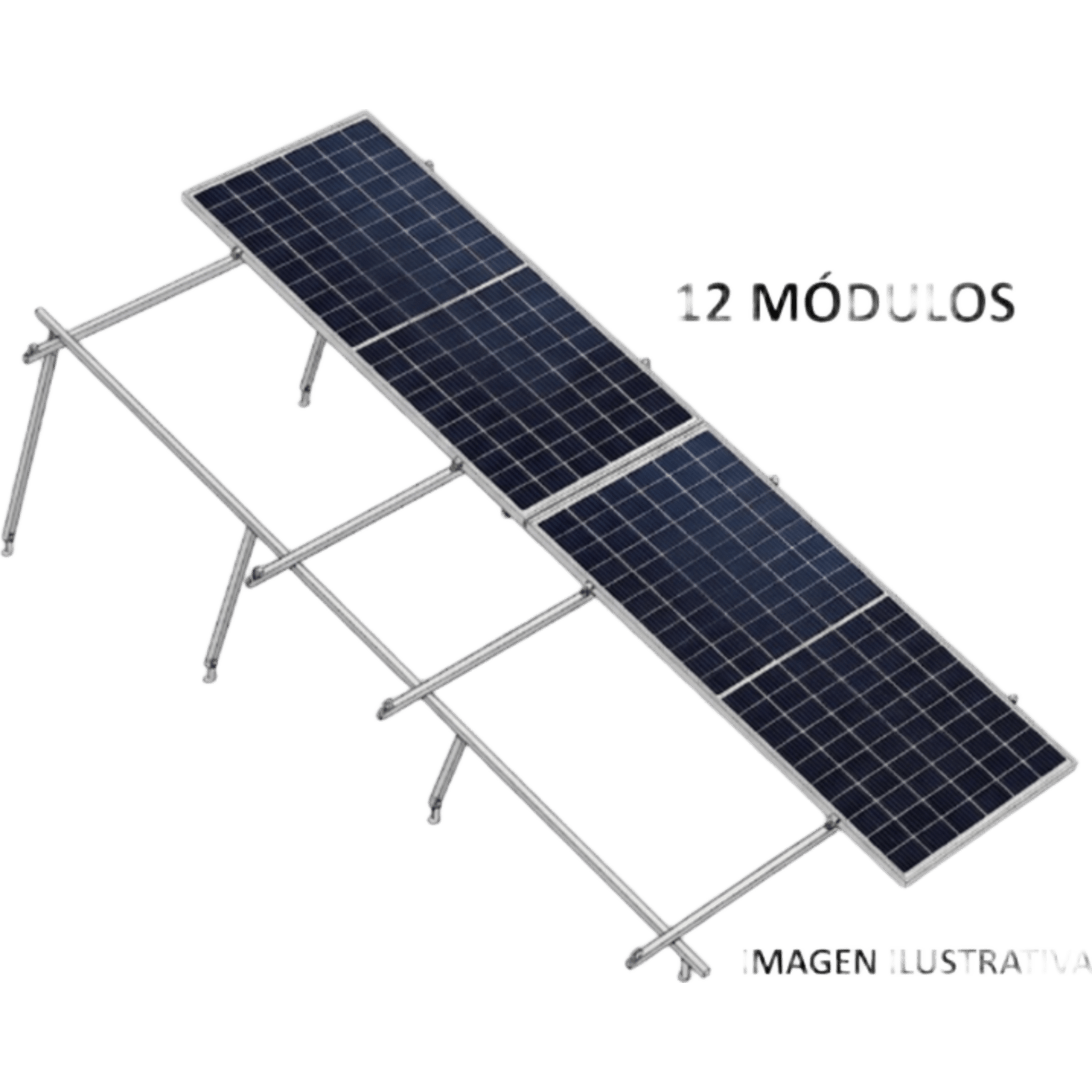

El BASEL Sizing Tool es una plantilla técnica para el dimensionamiento y despiece de sistemas de montaje fotovoltaico BASEL en proyectos de losa plana. El documento define una instalación de dos filas con 12 módulos de 645 W, dimensiones de módulo de 2.382 m x 1.134 m (7.82 ft x 3.72 ft) y un área total estimada de 39 m² (419.8 ft²). La estructura está diseñada para una velocidad de viento de 170 km/h y una inclinación de 10°, con riel N-S de 4.53 m (14.9 ft) y distancia máxima entre apoyos E-O de 1.19 m (3.90 ft). El despiece incluye componentes BASEL como N3 BASEL, L FOOT BASEL, N CONNECTOR BASEL, END CLAMP BASEL, MIDDLE CLAMP PRO, TOP CLIP BASEL, END CAP BASEL, N RAIL 4.72, y tornillería SGB-4, 4-14 SOL-STR. La guía de cortes especifica patas de 0.79 m (2.59 ft), 0.52 m (1.71 ft) y 0.26 m (0.85 ft), con tirante trasero y distancias de span real considerando un voladizo de 30 cm (11.8 in) por extremo. Esta plantilla es proporcionada por Distribuidora Mayorista Solar S. de R.L. de C.V. (DMSolar) para fines informativos y de apoyo en el dimensionamiento de proyectos fotovoltaicos.
