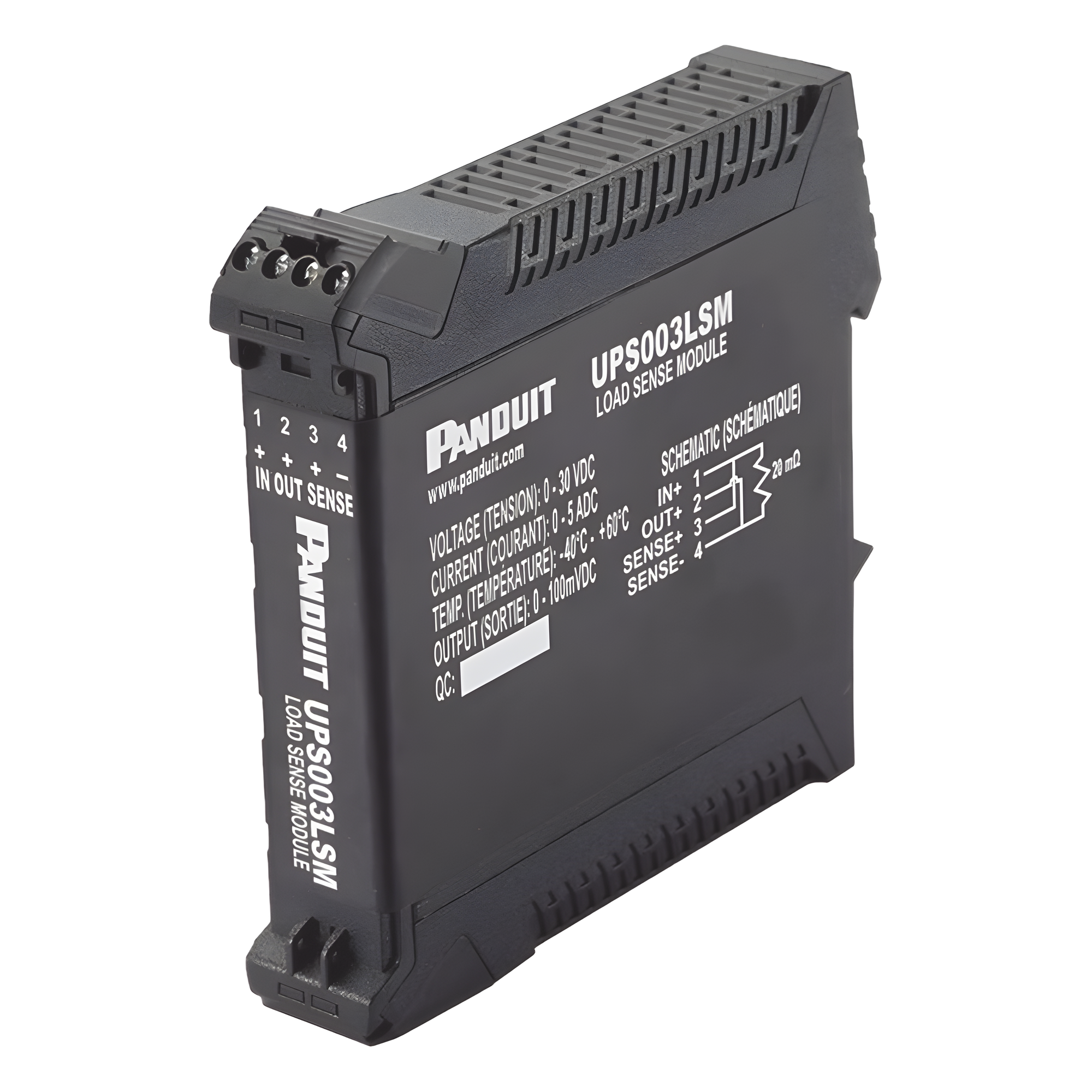

Sensor de Carga, Para UPS Industrial de Panduit UPS00100DC, De Montaje en Riel Din, Color Negro

Panduit ups003lsm

$3,115.67

Sensor de Carga, Para UPS Industrial de Panduit UPS00100DC, De Montaje en Riel Din, Color Negro

Disponibilidad: Hay existencias

SKU: UPS003LSM Categorías: , , , Etiquetas: , Marca:
Añadir a la lista de favoritos

Sensor de Carga, Para UPS Industrial de Panduit UPS00100DC, De Montaje en Riel Din, Color Negro

  • Precios incluyen IVA.
  • Precio sujeto a cambio sin previo aviso.
  • Inventario aproximado sujeto a cambio sin previo aviso.
  • Favor de solicitar cotización para confirmar costo de envío y existencia.

Descripción

El módulo de detección de carga es un accesorio opcional para configuraciones de alimentación dual y redundante, diseñado para monitorear la carga en el suministro primario. Este dispositivo funciona exclusivamente con el sistema de alimentación ininterrumpida (UPS) Panduit modelo UPS003024024015, permitiendo una medición precisa del consumo para estimar el tiempo de respaldo en situaciones de fallo.

Especificaciones Técnicas

  • Tensión de entrada: 30.0 VDC MAX
  • Corriente de entrada: 5 A MAX
  • Tensión de salida: 30.0 VDC MAX
  • Corriente de salida: 5 A MAX
  • Tensión de sensado: 100 mV MAX
  • Caida de tensión: 100 mV máximo a 5 A

Condiciones Operativas

  • Temperatura operativa: -40 a +60°C
  • Temperatura de almacenamiento: -40 a +70°C
  • Humedad: 0 a 95% RH, no condensante
  • Vibración operativa: 2G a 10-500 Hz
  • Choque operativo: 20G (11ms 3 impactos/dirección, 18 en total)

Cumplimiento Normativo

  • UL 1778 y CSA C22.2 No. 107.3-05
  • UL 508 y CSA-C22.2 No. 14
  • UL 60950-1, CSA C22.2 No. 60950-1-07
  • IEC 60950-1, EN 60950-1
  • ISA 12.12.01:2013, CSA C22.2 No. 213-1987M
  • FCC Title 47 CFR 15 Subpart B Clase A
  • RoHS 2002/95/EC
  • CAN ICES-3(A)/NMB-3(A), ICES-003 Ed. 5
  • IP20 según IEC 60529

Características Físicas

  • Material: Plástico
  • Ancho: 22.6 mm (0.89 in)
  • Profundidad: 113.3 mm (4.46 in)
  • Altura: 111.5 mm (4.39 in)
  • Peso: 105.7g máximo (0.233 lbs)
  • Terminales: Tornillo, acepta cables #12 a #18 AWG
  • Montaje: Riel DIN (EN 50022)

Aplicaciones

Este módulo de sensado se utiliza exclusivamente en sistemas de alimentación ininterrumpida Panduit para medir el consumo de corriente en la fuente primaria. Al conectarse a la línea de alimentación principal de 24 VDC, permite al UPS calcular con precisión el tiempo de respaldo disponible cuando se requiere el uso de energía de emergencia.

Seguridad

  • Conexión a tierra: El cable de tierra (verde con o sin rayas amarillas) debe conectarse correctamente para evitar descargas eléctricas.
  • Protección externa: Requiere dispositivo de protección de 5A para circuito de entrada.
  • Condiciones de operación: Solo en interiores, ambiente seco y limpio.
  • Equipos de protección: Se requiere el uso de gafas de seguridad durante la instalación.
  • Acceso a componentes: Solo personal calificado debe realizar mantenimiento con el equipo desconectado.

Conexiones

Los pines 3 y 4 del módulo de sensado deben conectarse a los terminales de entrada de sensado del UPS. El pin 3 debe conectarse al terminal positivo (+) y el pin 4 al terminal negativo (-). Estas conexiones no pueden invertirse, ya que permiten al UPS medir el flujo de corriente hacia la carga durante la operación normal.

Notas Importantes

  • Solo debe operar en ambientes interiores, limpios y secos.
  • No exp
