BASEL modelo: BASEL Sizing Tool

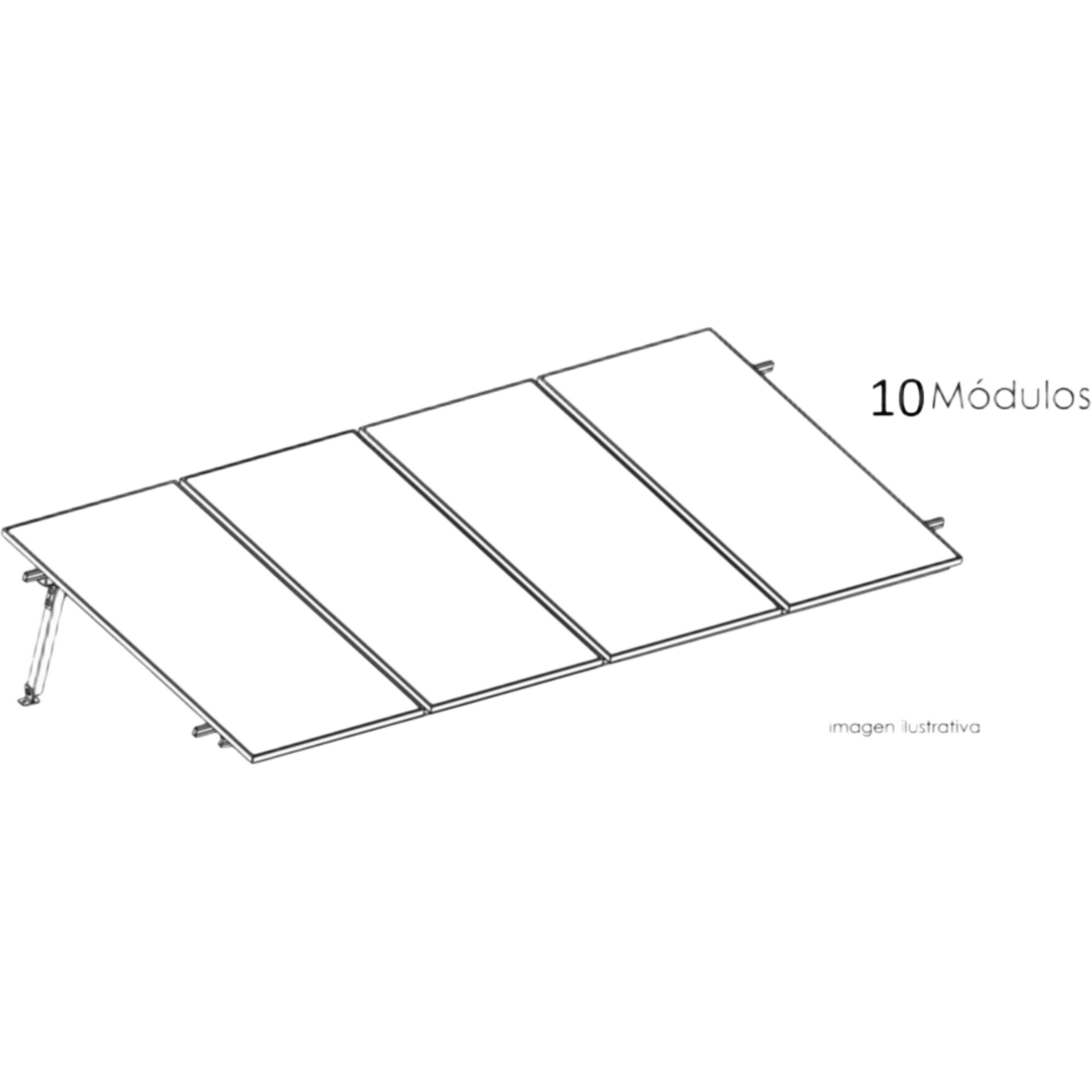

El BASEL Sizing Tool es una plantilla técnica de dimensionamiento y despiece para sistemas de montaje fotovoltaico BASEL Racking Systems, orientada a proyectos sobre losa plana en configuración de una fila. Para el caso documentado, considera 10 módulos de 645 W con dimensiones de 2.382 m x 1.134 m (93.8 in x 44.6 in), un área total estimada de 33 m² y una velocidad de viento de diseño de 170 km/h. La estructura se resuelve con inclinación de 10°, riel N-S de 2.14 m (7.0 ft), span real de 1.57 m (5.15 ft) y una guía de cortes que define alturas, largos y distancias entre apoyos. El despiece incluye componentes BASEL como N3 BASEL, L FOOT BASEL, N CONNECTOR BASEL, END CLAMP BASEL, MIDDLE CLAMP PRO, TOP CLIP BASEL, END CAP BASEL, N RAIL 4.72 y tornillería SGB-4, 4-14 SOL-STR. La información se presenta como BOM total con cantidades calculadas y cantidades sugeridas para facilitar la integración y el suministro del sistema.
