Sistema de Montaje Fotovoltaico para Losa Inclinada / Velocidad de Viento 170 km/h / Módulos 645 W / Configuración 1×5 / Área 17 m² (183 ft²) / Riel E-O 5.85 m (19.2 ft) / Span Real 1.31 m (4.3 ft) / Voladizo 30 cm (11.8 in)
- Precios incluyen IVA.
- Precio sujeto a cambio sin previo aviso.
- Inventario aproximado sujeto a cambio sin previo aviso.
- Favor de solicitar cotización para confirmar costo de envío y existencia.
BASEL Racking Systems modelo: Losa Inclinada

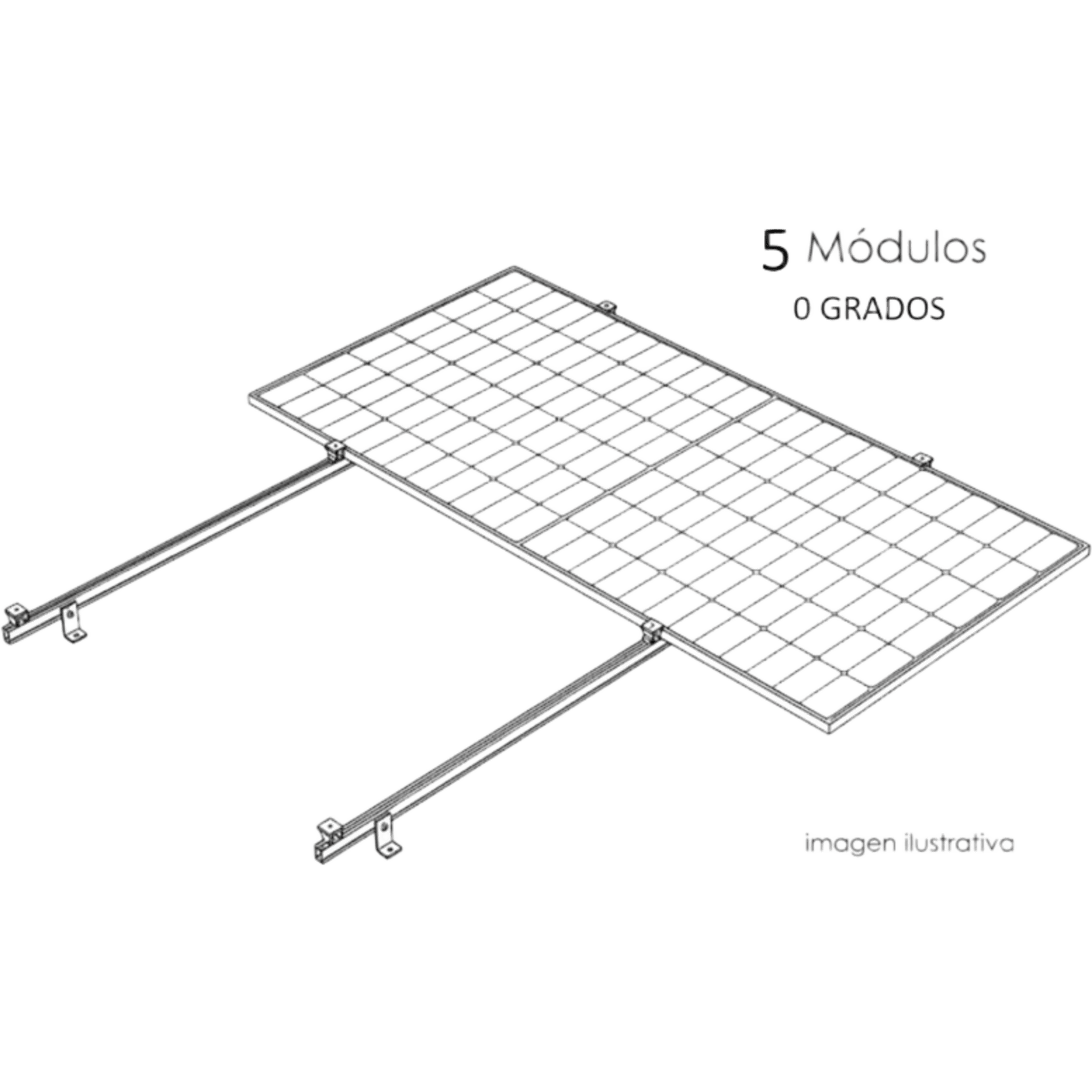

El sistema de montaje fotovoltaico BASEL Racking Systems para Losa Inclinada está diseñado para la instalación de módulos solares sobre superficies inclinadas de concreto. Esta configuración específica contempla 5 módulos de 645 W con dimensiones de 2.382 m x 1.134 m (7.8 ft x 3.7 ft), distribuidos en un arreglo 1×5 sobre un área total estimada de 17 m² (183 ft²). El sistema utiliza rieles N RAIL 4.72 y una distancia máxima entre puntos de apoyo Este-Oeste de 1.52 m (5.0 ft), con un span real de 1.31 m (4.3 ft) y un voladizo de 30 cm (11.8 in) en cada extremo. La estructura está calculada para una velocidad de viento de 170 km/h y se suministra con un despiece completo que incluye pies en L, conectores, clamps de extremo y centrales, tapas de extremo, rieles y tornillería especializada. El diseño modular permite una instalación eficiente y segura, cumpliendo con los requerimientos técnicos para proyectos fotovoltaicos en la región de Baja California Sur / La Paz.
Características Generales
- Marca: BASEL Racking Systems
- Modelo: Losa Inclinada
- Ciudad: Baja California Sur / La Paz
- Velocidad de viento: 170 km/h
- Dimensiones del módulo: 2.382 m x 1.134 m (7.8 ft x 3.7 ft)
- Potencia de módulo: 645 W
- Número de planchas: 1
- Número de módulos: 5
- Área total estimada: 17 m² (183 ft²)
- Configuración: 1 x 5
- Cantidad de arreglos: 1
- # Apoyos x Riel E-O: 5
- Riel Este-Oeste (2 x Arreglo): 5.85 m (19.2 ft)
- Span Real: 1.31 m (4.3 ft)
- Distancia máxima entre puntos de apoyo E-O: 1.52 m (5.0 ft)
- Voladizo: 30 cm (11.8 in) de cada extremo
- N00002 L FOOT BASEL: 10 (sugerida 11)
- N00003 N CONNECTOR BASEL: 2 (sugerida 4)
- N00014 END CLAMP BASEL: 4 (sugerida 6)
- N00027 MIDDLE CLAMP PRO: 8 (sugerida 10)
- N00023 END CAP BASEL: 4 (sugerida 5)
- N00015 N RAIL 4.72: 3 (sugerida 4)
- M00112 SGB-4, 4-14 SOL-STR: 1 (sugerida 2)
- N00008 N BOLT: 2 (sugerida 3)
- N00010 N NUT: 2 (sugerida 3)
- N00001 N3 BASEL: No especificado
- N00009 TOP CLIP BASEL: No especificado
- M00111 EJOT JF3-2-5.5×25 E16: No especificado
- Distancia máxima entre puntos de apoyo E-O: 1.52 m (5.0 ft)
- Span Real: 1.31 m (4.3 ft)
- Voladizo: 30 cm (11.8 in) de cada extremo
- Riel Este-Oeste (2 x Arreglo): 5.85 m (19.2 ft)
- # Apoyos x Riel E-O: 5
- Configuración: 1 x 5
- Cantidad de arreglos: 1
